沈阳棹辉借助Robotic自行研发的先进支撑系统,帮助您的机器人及自动化设备可获得更高的运转速度,更灵活的移动角度,更精准的可达位置,更长的使用寿命。我们基于客户的个性化需求,针对所有型号及应用情况的机器人及自动化设备,为客户量身定制所需的能源供应系统管线固定系统。

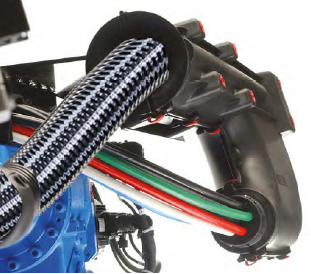

系统支撑是模块式夹持系统的核心。不受品牌限制,可与常用 连接件及NW 48 和 52 系列六轴万向连接件和半环抱组合兼容。


系统保持架是模块式夹持系统的核心,可与常用品牌的连接件及NW 70 系列NW48\52系列六轴万向连接件和半环抱组合兼容。系统支撑适用于机器人和自动化系统,不管是高速自由运动,还是复杂轨迹运动,我们的系统支撑都会保证整个应用系统具有高稳定性,高耐用性,并极大地提高了系统的使用寿命。

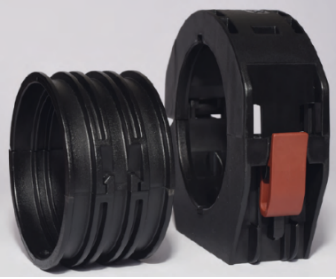

防拉器外壳不但可以匹配Robotic防拉器,亦可与常见防拉器品牌配合使用。

防拉器芯不但可以匹配Robotic防拉器,亦可与常见防拉器品牌配合使用。

特点:仅一只手就可完成拆卸安装工作,不需要任何额外工具。


六轴万向连接件可与其他品牌的系统支撑NW70兼容,并适用于所有常见品牌的波纹管NW70.

特点:旋转角度最大可至 26°。

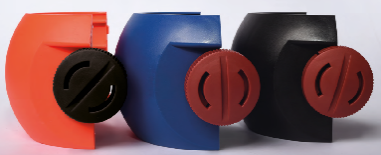

防撞球适用于所有汽车工业使用的NW70波纹管

特点:特殊的结构让防撞球不但防撞,更便于维修,同时可兼容不同品牌的波纹管。


双组份 挤塑 波纹管

材料特性 (工业环境:-40℃至110℃)

温度特性:110℃(3000h),135℃(240h)

耐油,脂肪,水(最大至90℃),空气(干,臭氧),普通工业清洗材料,弱酸和碱

可有效防止杂质进入,及波纹管膨胀

防火等级【UL94】:V2

抵抗焊接飞溅

高耐磨性和灵活性(弯曲测试:2 Mio.cykle)

颜色:黑色

挤塑


超柔性电缆是为用于连续扭转和不同轴线的应用而设计,特别适用于机械手臂。这个解决方案主要用于焊接机器人与高速主轴等的信号的传输与供应而开发。该系列的电缆可承受极高的扭转和弯曲应力:外护套的特殊配方还能在最具挑战性的工作领域提供卓越的保护,确保持续运行,并防止可能导致中断或停机的问题。除示例列举的电缆之外,我们还可根据需求,提供定制化解决方案。


工作电压:0.6/1.0kV

温度(工作)静态:-50℃/+80℃;动态:-40℃/+80℃

介电强度:4,0 kV acc.to EN 50395 Part 6,7

绝缘电阻:1GΩx km acc.to EN 50395 Part 5

电阻:IEC 60228 Cl. 6 acc.to EN 50395 Part 5

结构数据:

导体:超柔性裸铜,第六类铜导体,依据IEC 60228标准

绝缘:特殊TPC

颜色代码:黑色,数字,三芯以上有黄绿芯线

胶带:自润滑胶带

屏蔽:镀锡铜丝螺旋,覆盖率≥95%

分隔:易剥带

外护套:PUR

颜色:黑色RAL9005


技术数据:

工作电压:0.6/1.0kV

温度(工作)静态:-50℃/+80℃;动态:-40℃/+80℃

介电强度:4,0 kV acc.to EN 50395 Part 6,7

绝缘电阻:1GΩx km acc.to EN 50395 Part 5

电阻:IEC 60228 Cl. 6 acc.to EN 50395 Part 5


结构数据:

导体:超柔性裸铜,第六类铜导体,依据IEC 60228标准

绝缘:特殊聚丙烯

颜色代码:黑色,数字,三芯以上有黄绿芯线

胶带:自润滑胶带

屏蔽:镀锡铜丝螺旋,覆盖率≥90%

分隔:易剥带

外护套:PUR

颜色:黑色RAL9005

技术数据:

工作电压:300V

温度(工作)静态:-50℃/+80℃;动态:-40℃/+80℃

介电强度:1.5 kV acc.to EN 50395 Part 6,7

绝缘电阻:≥1GΩx km acc.to EN 50395 Part 5

电阻:IEC 60228 Cl. 6 acc.to EN 50395 Part 5

结构数据:

导体:超柔性裸铜,第六类铜导体,依据IEC 60228标准

绝缘:特殊聚丙烯

颜色代码:依照设计

织带:PTFE个别/总体

屏蔽:镀锡铜丝螺旋,覆盖率≥90%

外护套:PUR

颜色:黑色RAL9005
